工控機作為一種重要的計算機設備，由多個配件組成，包括機箱、主板、CPU、內存、硬盤和電源等。其中，工控機主板架構類別是一個被經常忽略的重要部分。事實上，主板架構類別與機箱之間存在一定的關系。本文將針對兩三種機箱，重點介紹工控機主板架構類別。

　　首先，先說我們最為熟悉的4U工控主機。

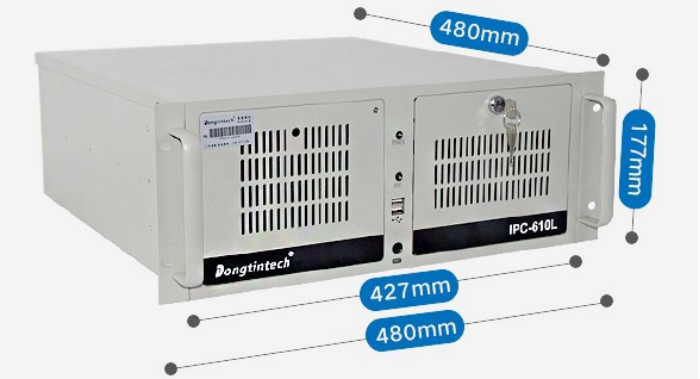

　　（4UIPC-610L）

　　上面的這款機箱是標準4U上架式工控機，這種工控機主板架構類別為我們通常所說的ATX工業級大母板，尺寸是244*305（單位是：mm，個別主板存在差異）。這種主板也是標準主板，板上自帶的PCI、PCIE擴展槽，支持所有標準卡，因此在自動化和集成化行業上廣受信賴。

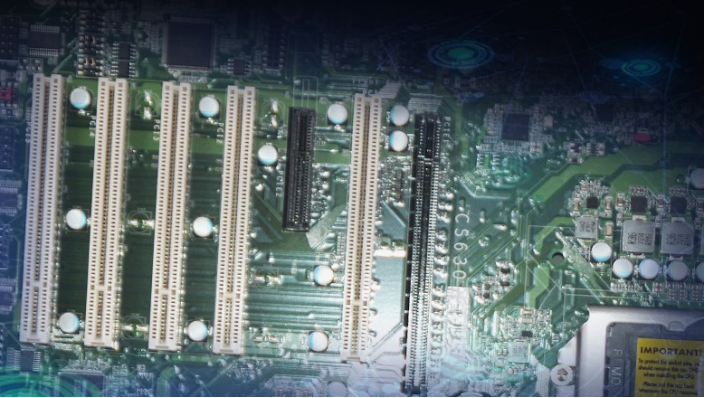

　　（ATX工業級大母板）

　　其次，也是我們應用較多的2U工控機，較4U工控機相比，相同點：支持上架，不同點：2U機箱高度是4U的1/2。因此，在空間占用上，有著較大的優勢。圖片如下：

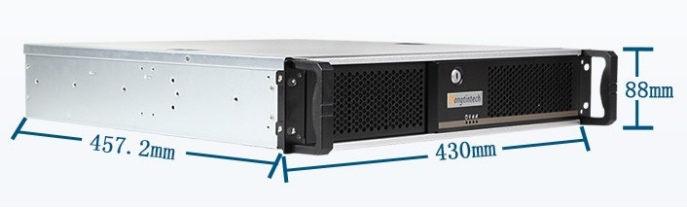

　?。藴?U工控機）

　　這款2U機箱，長、寬和4U還是很相近的，唯獨高度88mm，在工控機主板架構上就有一定的要求了，一般選擇主板類型：Micro ATX，尺寸為：244*244（單位是：mm，個別主板存在差異）。這種主板自帶的PCI和PCIE在擴展上，就存在要求了，一般為支持半高的擴展卡或采集卡，高度是不可以超出88mm。

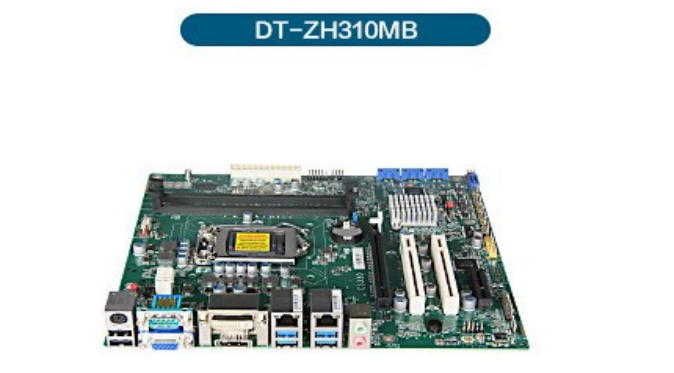

　?。∕icro ATX）

　　最后一種機箱，就是現在主打的機箱，1U機箱。我們東田對于1U機箱，分三種，一種是1U標準款，支持上架；另一種是1U短款，也支持上架，還有一種是1U加高款。這里呢，給大家介紹的是1U標準款，我們來看看這種工控機主板架構類別又是什么樣的。

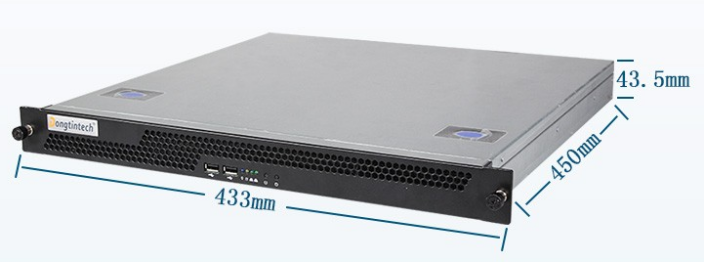

　?。?U標準款，型號：DT-14502）

　　這個機箱，較2U機箱，明顯差別還是在高度上，其實，這個幾“U”的定義就是指這個機箱的高度。這款1U標準機箱，高度只有43.5mm，對于擴展卡，基本上不支持擴展,這也是整個1U工控機的最大缺點了，主板尺寸是：170*170（單位是：mm，個別主板存在差異）。

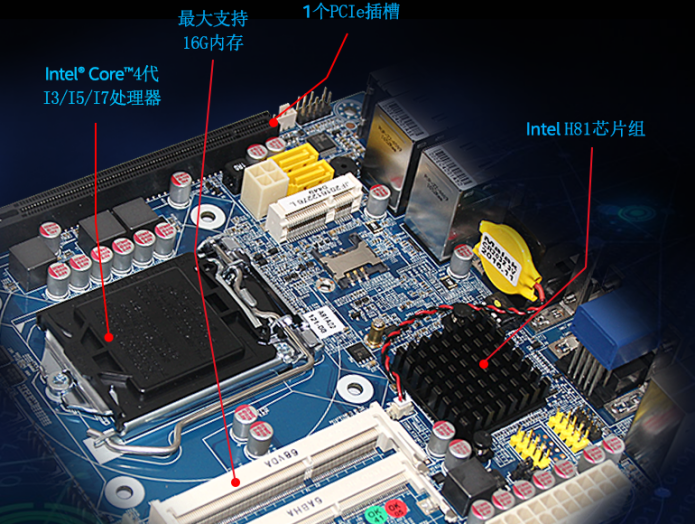

　?。∕iniITX主板）

　　好了，以上就是為大家分享的三種標準機箱，4U、2U、1U工控機所架構的主板類別，大家有沒有建立基本的認識了呢？

　　現在市場上工控機因為行業需求，已經跳出這些基本的標準品領域了，像壁掛機、工業平板一體機、便攜機及無風扇嵌入式工控機、車載工控機，近兩年，陸續占領市場主導地位。所以，大家要及時關注工控行業，才會有更多及時性的產品，和您同步成長。

　　杭州東田工控，一家專業做工控的品牌，歡迎您的垂詢致電！
